Formatierung

Innerhalb der Einstellungen zum "Visuellen Element" gibt es drei Bereiche:

kpi matrix settings 1 de

Einstellungen

Der Bereich "Einstellungen" gliedert sich wiederum in einzelne Abschnitte:

Allgemein - Allgemeine Einstellungen zur Darstellung
Kacheln - Einstellungen in Bezug auf die KPI-Karten
Zeilenkopf - Einstellungen zur Darstellung der Kacheln im Zeilenkopf
Spaltenkopf - Einstellungen zur Darstellung der Kacheln im Spaltenkopf
Indikator - Indikator-Einstellungen
Minichart - Formatierung des Minicharts
Einfärbung Hintergrund - Einstellungen bei Nutzung des Kartenhintergrundes als Indikator oder Heatmap

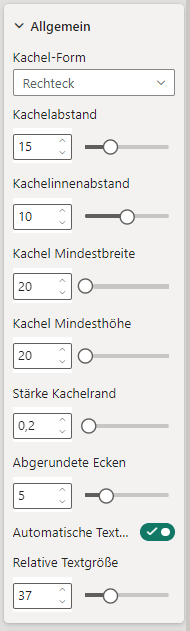

Kachel-Form - Rechteck oder Quadrat
Kachelabstand - Abstand zwischen den Karten
Kachelinnenabstand - Abstand des Karteninhalts zum Kartenrand
Kachel Mindestbreite und Mindesthöhe - Minimale Breite und Höhe einer Karte; generell passen sich die Karten in Breite und Höhe so an, dass sie exkl. der Kopfbereiche das ganze Visual ausfüllen. Hier kann jetzt zusätzlich eine Mindestgröße definiert werden, damit die Karten nicht zu klein werden. Es werden bei Erreichen des Minimums dann evtl. nicht alle Karten im Visual angezeigt.
Stärke Kachelrand - Stärke des Randes in Pixeln
Abgerundete Ecken - Größe der Rundung in Pixeln
Automatische Textgröße - Soll die Textgröße relativ zur Kartengröße und in Abhängigkeit vom Karteninhalt automatisch angepassst werden? Wenn ja, ist die relative Größe zu definieren (Wert von 1 bis 100)

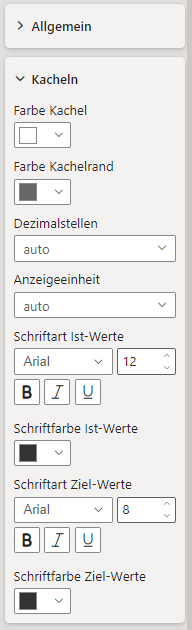

kpi matrix settings 3 de

Farbe Kachel - Hintergrundfarbe der KPI-Karten, wenn nichts anderes definiert ist (z.B. Einfärbung Hintergrund )
Farbe Kachelrand - Farbe des Randes
Dezimalstellen - Anzahl Dezimalstellen für Kennzahlen/Measures (Ist und Ziel); Mögliche Werte: auto (keine Definition), keine bzw. 0, 1, 2, ...
Anzeigeeinheit - Anzeigeeinheit für Ist- und Zielwert; Mögliche Werte: auto (autmatische Ermittlung anhand der Wertgröße), keine, Tausend, Millionen, Milliarden)
Schriftart Ist-Werte - Einstellungen zur Schrift (Schriftart, Größe, Farbe etc.) für die Ist-Werte
Schriftart Ziel-Werte - Einstellungen zur Schrift (Schriftart, Größe, Farbe etc.) für die Ziel-Werte

kpi matrix settings 4 de

Farbe Kachel - Hintergrundfarbe der Kacheln im Zeilenkopf
Farbe Kachelrand - Farbe des Kachelrandes
Schriftart und -farbe - Einstellungen zur Schriftart und Schriftfarbe (nur sichtbar, wenn im Zeilenkopf Text ausgegeben wird (kein Bild)
Benutzerdefinierte Breite - Soll eine von der normalen Kartengröße abweichende Breite defineirt werden?
Breite - Benutzerdefinierte Breite in Pixeln

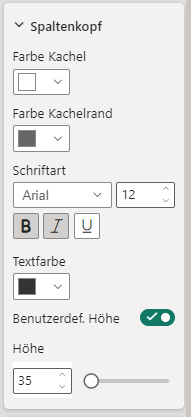

kpi matrix settings 5 de

Farbe Kachel - Hintergrundfarbe der Kacheln im Spaltenkopf
Farbe Kachelrand - Farbe des Kachelrandes
Schriftart und -farbe - Einstellungen zur Schriftart und Schriftfarbe (nur sichtbar, wenn im Spaltenkopf Text ausgegeben wird (kein Bild)
Benutzerdefinierte Höhe - Soll eine von der normalen Kartengröße abweichende Höhe defineirt werden?
Höhe - Benutzerdefinierte Höhe in Pixeln

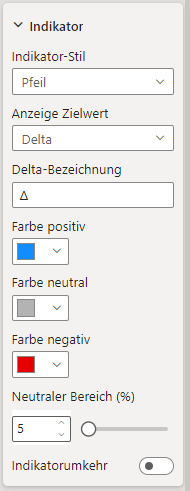

kpi matrix settings 6 de

Indikator-Stil - Gestalt des Indikators (zusätzlich zu den Wertangaben), Optionen: kein Indikator, Pfeil oder Farbe (lediglich Einfärbung der Ist- und Zielwerte)
Anzeige Zielwert - soll das Delta oder der Zielwert unterhalb des Ist-Wertes angezeigt werden?
Ziel-Bezeichnung oder Delta-Bezeichnung - je nach Auswahl "Anzeige Zielwert";
Farbe positiv - Farbe der positiven Indikation
Farbe neutral - Farbe der neutralen Indikation
Farbe negativ - Farbe der negativen Indikation
Neutraler Bereich - Bereich (in %), der als neutral gilt (Einfärbung mit neutraler Farbe)
Indikatorumkehr - Soll ide Indikatorrichtung generell umgekehrt werden (z.B. bei Abbildung von Kosten)

kpi matrix settings 7 de

Minichart-Typ - Linie oder Indikatorfläche
bei Auswahl Minichart-Typ "Linie"
- Linienfarbe Ist - Farbe der Ist-Linie
- Linienfarbe Ziel - Farbe der Ziel-Linie
bei Auswahl Minichart-Typ "Indikatorfläche" werden die bei Indikator definierten Farben verwendet

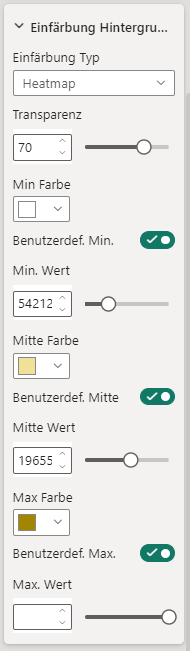

kpi matrix settings 8 de

Einfärbung Typ: Optionen sind Heatmap (anhand der Ist-Werte), Indikator (anhand Ist/Ziel) oder keine Einfärbung; je nach Auswahl können weitere Einstellungen gemacht werden
Transparenz: Transparenz-Wert bei Einfärbung (um eigentliche Kartenfarbe durchscheinen zu lassen bzw. damit die Farbe nicht zu intensiv ist bei Verwendung des Typs "Indikator")
bei Auswahl Einfärbung-Typ "Heatmap":
- Min Farbe: Farbe für Minimum Wert
- Benutzerdef. Min.: Soll ein benutzerdefinierter Minimum-Wert eingestellt werden? (sonst automatisch der kleinste Ist-Wert auf den Karten)
- Min. Wert: Benutzerdefinierter Minimum-Wert
- Mitte Farbe: Farbe für Minimum-Wert
- Benutzerdef. Mitte.: Soll ein benutzerdefinierter Mittelwert (= Wert für neutral) eingestellt werden? (sonst automatisch der Mittelwert auf den Karten)
- Mitte Wert: Benutzerdefinierter Mittelwert
- Max. Farbe: Farbe für Maximum-Wert
- Benutzerdef. Max.: Soll ein benutzerdefinierter Maximum-Wert eingestellt werden? (sonst automatisch der höchste Ist-Wert auf den Karten)
- Max. Wert: Benutzerdefinierter Maximum-Wert
bei Auswahl Einfärbung-Typ "Indikator":
- Verwendung der bei Indikator gesetzten Farben
